Breve descripción
Los separadores magnéticos de tambor tienen una amplia gama de aplicaciones.Se utilizan en rampas de caída libre o después de una rampa vibratoria para polvo (incluso polvos finos), granulados, fibras y corrientes de productos más gruesos (no pegajosos).Separan de forma continua y totalmente automática las partículas ferromagnéticas (Fe), como el hierro y el acero.
Si el material se suministra a través de un conducto vibratorio, es posible separar partículas débilmente magnéticas, como partículas de acero inoxidable mecanizado, e incluso partículas paramagnéticas.Debido a la limpieza continua, el tambor magnético es muy adecuado para flujos de productos con una fuerte contaminación por partículas magnéticas.
Suministramos varios imanes de tambor:
Para flujos de productos finos o gruesos
Para capacidades pequeñas o grandes
Para material que contiene pocas/muchas partículas magnéticas
Para diversas industrias: desde la industria alimentaria hasta el reciclaje.
Prevención de contaminación ferromagnética o paramagnética en su producto terminado
Prevención de daños evitables en las máquinas (inyectoras, extrusoras, mezcladoras, trituradoras y otros equipos).
El separador de tambor magnético de pie es adecuado para materias primas más gruesas en las industrias del plástico y la cerámica.
Los imanes de tambor para alimentos/farmacéuticos se han desarrollado específicamente para las industrias alimentaria y farmacéutica.Tienen una capacidad pequeña pero filtran partículas de Fe más pequeñas (e incluso magnéticas débiles) fuera de un flujo de producto.
El lenastar incluso filtra partículas paramagnéticas como piedras, barro, excrementos de insectos, etc. de su materia prima seca (por ejemplo, té, especias).

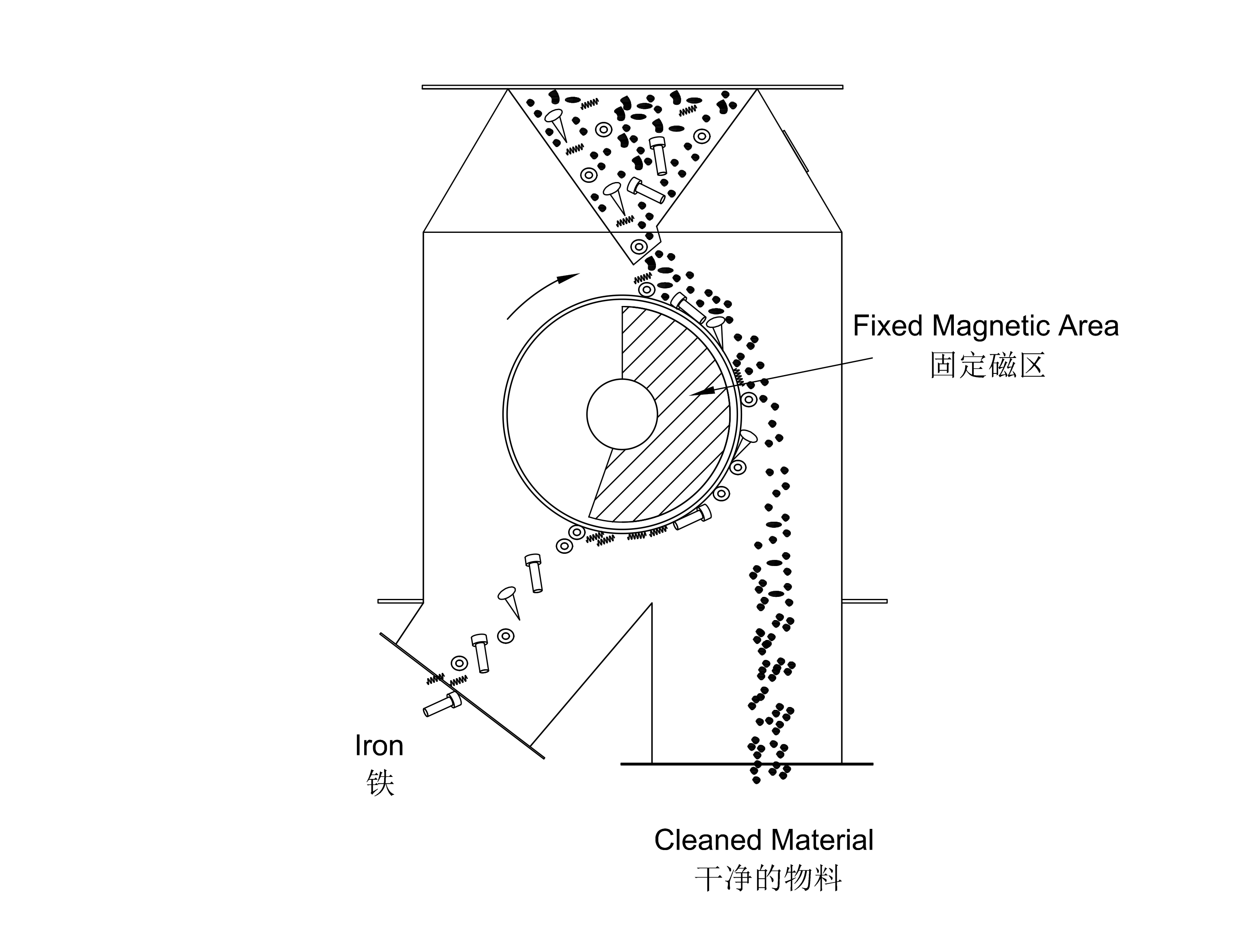

Principio de funcionamiento
 |  |

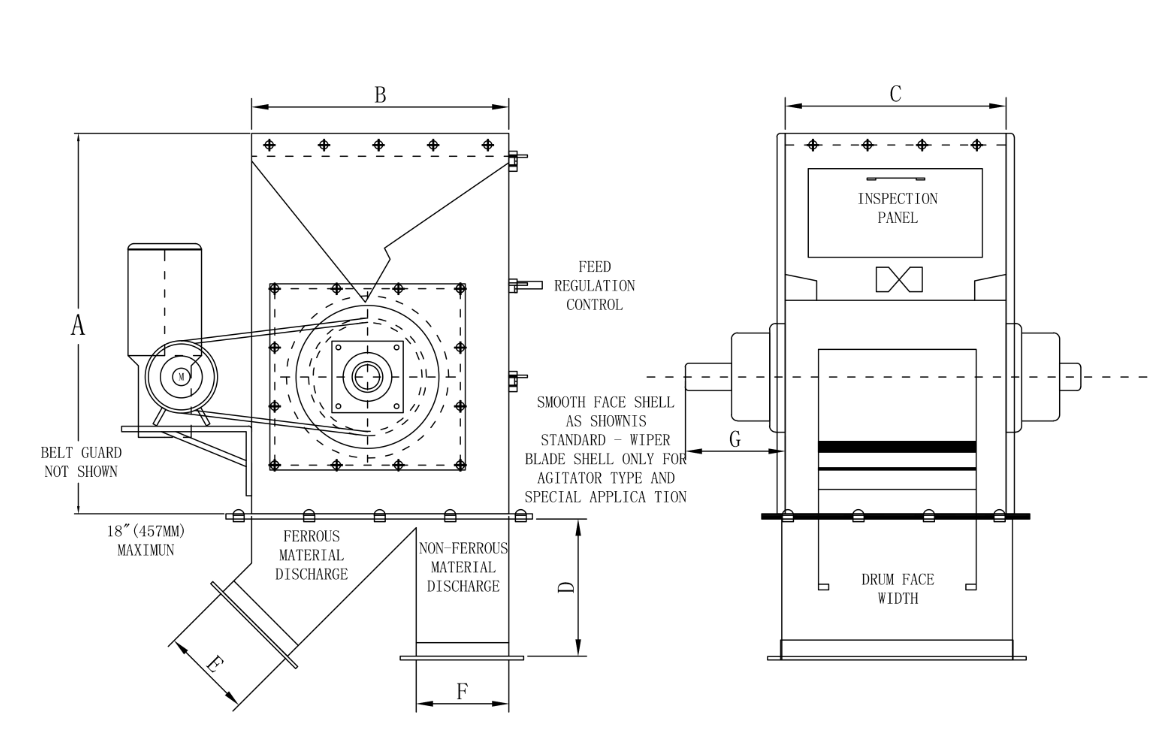

Especificaciones
| Diámetro del tambor | Ancho del tambor | Capacidad | A | B | C | D | E | F | G | |||||||||||||
| CC | RE | CC | RE | |||||||||||||||||||
| en | en | milímetro | pies3/h | m3/h | en | milímetro | en | milímetro | en | milímetro | en | milímetro | en | milímetro | en | milímetro | en | milímetro | en | milímetro | en | milímetro |
| 12 (305 mm) 45 rpm | 12 | 305 | 1000 | 28 | 34-3/4 | 883 | 22 | 559 | 22 | 559 | 16-1/8 | 410 | 11-3/4 | 298 | 7-15/16 | 202 | 8 | 203 | 8 | 203 | 7-1/4 | 184 |
| 14 | 356 | 1200 | 34 | 34-3/4 | 883 | 22 | 559 | 22 | 559 | 18-1/8 | 460 | 11-3/4 | 298 | 7-15/16 | 202 | 8 | 203 | 8 | 203 | 7-1/4 | 184 | |
| 16 | 406 | 1400 | 40 | 34-3/4 | 883 | 22 | 559 | 22 | 559 | 20-1/8 | 511 | 11-3/4 | 298 | 7-15/16 | 202 | 8 | 203 | 8 | 203 | 7-1/4 | 184 | |
| 18 | 457 | 1600 | 45 | 34-3/4 | 883 | 22 | 559 | 22 | 559 | 22-1/8 | 562 | 11-3/4 | 298 | 7-15/16 | 202 | 8 | 203 | 8 | 203 | 7-1/4 | 184 | |
| 20 | 508 | 1800 | 50 | 34-3/4 | 883 | 22 | 559 | 22 | 559 | 24-1/8 | 613 | 11-3/4 | 298 | 7-15/16 | 202 | 8 | 203 | 8 | 203 | 7-1/4 | 184 | |
| 24 | 610 | 2200 | 62 | 34-3/4 | 883 | 22 | 559 | 22 | 559 | 28-1/8 | 714 | 11-3/4 | 298 | 7-15/16 | 202 | 8 | 203 | 8 | 203 | 7-1/4 | 184 | |
| 30 | 762 | 2800 | 80 | 34-3/4 | 883 | 22 | 559 | 22 | 559 | 34-1/8 | 867 | 11-3/4 | 298 | 7-15/16 | 202 | 8 | 203 | 8 | 203 | 7-1/4 | 184 | |
| 36 | 915 | 3300 | 93 | 34-3/4 | 883 | 22 | 559 | 22 | 559 | 40-1/8 | 1019 | 11-3/4 | 298 | 7-15/16 | 202 | 8 | 203 | 8 | 203 | 7-1/4 | 184 | |
| 42 | 1067 | 3900 | 110 | 34-3/4 | 883 | 22 | 559 | 22 | 559 | 46-1/8 | 1172 | 11-3/4 | 298 | 7-15/16 | 202 | 8 | 203 | 8 | 203 | 7-1/4 | 184 | |
| 15 (381 mm) 40 rpm | 12 | 305 | 1250 | 35 | 39-1/2 | 1003 | 25 | 635 | 29 | 737 | 16-1/8 | 410 | 14-3/8 | 365 | 11-5/8 | 295 | 6 | 152 | 10 | 254 | 8-3/8 | 213 |
| 14 | 356 | 1500 | 42 | 39-1/2 | 1003 | 25 | 635 | 29 | 737 | 18-1/8 | 460 | 14-3/8 | 365 | 11-5/8 | 295 | 6 | 152 | 10 | 254 | 8-3/8 | 213 | |
| 16 | 406 | 1750 | 50 | 39-1/2 | 1003 | 25 | 635 | 29 | 737 | 20-1/8 | 511 | 14-3/8 | 365 | 11-5/8 | 295 | 6 | 152 | 10 | 254 | 8-3/8 | 213 | |
| 18 | 457 | 2000 | 57 | 39-1/2 | 1003 | 25 | 635 | 29 | 737 | 22-1/8 | 562 | 14-3/8 | 365 | 11-5/8 | 295 | 6 | 152 | 10 | 254 | 8-3/8 | 213 | |
| 20 | 508 | 2200 | 62 | 39-1/2 | 1003 | 25 | 635 | 29 | 737 | 24-1/8 | 613 | 14-3/8 | 365 | 11-5/8 | 295 | 6 | 152 | 10 | 254 | 8-3/8 | 213 | |
| 24 | 610 | 2700 | 76 | 39-1/2 | 1003 | 25 | 635 | 29 | 737 | 28-1/8 | 714 | 14-3/8 | 365 | 11-5/8 | 295 | 6 | 152 | 10 | 254 | 8-3/8 | 213 | |
| 30 | 762 | 3400 | 96 | 39-1/2 | 1003 | 25 | 635 | 29 | 737 | 34-1/8 | 867 | 14-3/8 | 365 | 11-5/8 | 295 | 6 | 152 | 10 | 254 | 8-3/8 | 213 | |
| 36 | 915 | 4100 | 116 | 39-1/2 | 1003 | 25 | 635 | 29 | 737 | 40-1/8 | 1019 | 14-3/8 | 365 | 11-5/8 | 295 | 6 | 152 | 10 | 254 | 8-3/8 | 213 | |
| 42 | 1067 | 4800 | 136 | 39-1/2 | 1003 | 25 | 635 | 29 | 737 | 46-1/8 | 1172 | 14-3/8 | 365 | 11-5/8 | 295 | 6 | 152 | 10 | 254 | 8-3/8 | 213 | |
| 48 | 1219 | 5500 | 156 | 39-1/2 | 1003 | 25 | 635 | 29 | 737 | 52-1/8 | 1324 | 14-3/8 | 365 | 11-5/8 | 295 | 6 | 152 | 10 | 254 | 8-3/8 | 213 | |
| 18 (457 mm) 35 rpm | 12 | 305 | 1600 | 45 | 45-1/4 | 1149 | 28 | 711 | 28 | 711 | 16-1/8 | 410 | 14-3/8 | 365 | 10-7/8 | 276 | 10-7/8 | 257 | 10-7/8 | 257 | 8-3/8 | 213 |
| 14 | 356 | 1900 | 54 | 45-1/4 | 1149 | 28 | 711 | 28 | 711 | 18-1/8 | 460 | 14-3/8 | 365 | 10-7/8 | 276 | 10-7/8 | 257 | 10-7/8 | 257 | 8-3/8 | 213 | |
| 16 | 406 | 2200 | 62 | 45-1/4 | 1149 | 28 | 711 | 28 | 711 | 20-1/8 | 511 | 14-3/8 | 365 | 10-7/8 | 276 | 10-7/8 | 257 | 10-7/8 | 257 | 8-3/8 | 213 | |
| 18 | 457 | 2500 | 71 | 45-1/4 | 1149 | 28 | 711 | 28 | 711 | 22-1/8 | 562 | 14-3/8 | 365 | 10-7/8 | 276 | 10-7/8 | 257 | 10-7/8 | 257 | 8-3/8 | 213 | |
| 20 | 508 | 2800 | 79 | 45-1/4 | 1149 | 28 | 711 | 28 | 711 | 24-1/8 | 613 | 14-3/8 | 365 | 10-7/8 | 276 | 10-7/8 | 257 | 10-7/8 | 257 | 8-3/8 | 213 | |
| 24 | 610 | 3400 | 96 | 45-1/4 | 1149 | 28 | 711 | 28 | 711 | 28-1/8 | 714 | 14-3/8 | 365 | 10-7/8 | 276 | 10-7/8 | 257 | 10-7/8 | 257 | 8-3/8 | 213 | |
| 30 | 762 | 4300 | 122 | 45-1/4 | 1149 | 28 | 711 | 28 | 711 | 34-1/8 | 867 | 14-3/8 | 365 | 10-7/8 | 276 | 10-7/8 | 257 | 10-7/8 | 257 | 8-3/8 | 213 | |
| 36 | 915 | 5200 | 147 | 45-1/4 | 1149 | 28 | 711 | 28 | 711 | 40-1/8 | 1019 | 14-3/8 | 365 | 10-7/8 | 276 | 10-7/8 | 257 | 10-7/8 | 257 | 8-3/8 | 213 | |
| 42 | 1067 | 6100 | 173 | 45-1/4 | 1149 | 28 | 711 | 28 | 711 | 46-1/8 | 1172 | 14-3/8 | 365 | 10-7/8 | 276 | 10-7/8 | 257 | 10-7/8 | 257 | 8-3/8 | 213 | |
| 48 | 1219 | 7000 | 198 | 45-1/4 | 1149 | 28 | 711 | 28 | 711 | 52-1/8 | 1324 | 14-3/8 | 365 | 10-7/8 | 276 | 10-7/8 | 257 | 10-7/8 | 257 | 8-3/8 | 213 | |
| 24 (610 mm) 30 rpm | 18 | 457 | 3700 | 105 | 59 | 1500 | 38 | 965 | 38 | 965 | 25 | 635 | 19-1/2 | 495 | 18-7/8 | 479 | 9 | 229 | 9 | 229 | 9-7/8 | 251 |
| 20 | 508 | 4200 | 119 | 59 | 1500 | 38 | 965 | 38 | 965 | 27 | 686 | 19-1/2 | 495 | 18-7/8 | 479 | 9 | 229 | 9 | 229 | 9-7/8 | 251 | |
| 24 | 610 | 5100 | 145 | 59 | 1500 | 38 | 965 | 38 | 965 | 31 | 787 | 19-1/2 | 495 | 18-7/8 | 479 | 9 | 229 | 9 | 229 | 9-7/8 | 251 | |
| 30 | 762 | 6500 | 185 | 59 | 1500 | 38 | 965 | 38 | 965 | 37 | 940 | 19-1/2 | 495 | 18-7/8 | 479 | 9 | 229 | 9 | 229 | 9-7/8 | 251 | |
| 36 | 915 | 7800 | 220 | 59 | 1500 | 38 | 965 | 38 | 965 | 43 | 1092 | 19-1/2 | 495 | 18-7/8 | 479 | 9 | 229 | 9 | 229 | 9-7/8 | 251 | |
| 42 | 1067 | 9200 | 260 | 59 | 1500 | 38 | 965 | 38 | 965 | 49 | 1245 | 19-1/2 | 495 | 18-7/8 | 479 | 9 | 229 | 9 | 229 | 9-7/8 | 251 | |
| 48 | 1219 | 10500 | 300 | 59 | 1500 | 38 | 965 | 38 | 965 | 55 | 1397 | 19-1/2 | 495 | 18-7/8 | 479 | 9 | 229 | 9 | 229 | 9-7/8 | 251 | |
| 54 | 1372 | 11900 | 340 | 59 | 1500 | 38 | 965 | 38 | 965 | 61 | 1550 | 19-1/2 | 495 | 18-7/8 | 479 | 9 | 229 | 9 | 229 | 9-7/8 | 251 | |
| 60 | 1524 | 13200 | 375 | 59 | 1500 | 38 | 965 | 38 | 965 | 67 | 1702 | 19-1/2 | 495 | 18-7/8 | 479 | 9 | 229 | 9 | 229 | 9-7/8 | 251 | |
