Imán de neodimio

Tipo:Permanente
Compuesto:Imán de neodimio de sinterización
Solicitud:imán industrial
Calificación:N35, N38, N40, N42, M45, N48, N50, N52, N54;N35M,N38M,N40M,N42M,N45M,N48M,N50M;N30H,N33H,N35H,N38H,N40H,N42H,N45H,N48H,N50H;N30SH,N33SH,N35SH,N38SH,N40SH,N42SH,N45SH,N48SH;N28UH,N30UH,N33UH,N35UH,N38UH,N40UH,N42UH,N45UH;N28EH,N30EH,N33EH,N35EH,N38EH,N40EH;N28AH,N30AH,N33AH,N35AH,N38AH
El tiempo de entrega:15-20 días
Tamaño:Solicitud de los clientes
Dirección del magnetismo:Espesor, Axial, Radial, Diametralmente, Multipolos
Tratamiento de superficies:Niquelado (Ni-Cu-Ni),Zn,Expoy,Sliver,otros
Temperatura de trabajo:80-230 grados centígrados
MOQ:10 piezas
Muestra:Disponible
Paquete:Caja Blanca + Cartón+Hierro
Envío:Por aire/Por mar/Por tierra
Estado de Disponibilidad:
Descripción del Producto

Actuación

Propiedad de grado

1. Parámetro normal

Calificación hermano HcB hcj (BH) máx. Temperatura máxima de trabajo
kg T kOe kA/m kOe kA/m MGOe kJ/m3
L/D≥0.7
máx. mínimo máx. mínimo mínimo mínimo mínimo mínimo máx. mínimo máx. mínimo
N30 11.3 10.8 1.13 1.08 ≥10 ≥796 ≥12 ≥955 31 28 247 223 ≤80
N33 11.8 11.3 1.18 1.13 ≥10,5 ≥836 ≥12 ≥955 34 31 271 247 ≤80
N35 12.2 11.8 1.22 1.18 ≥10,9 ≥868 ≥12 ≥955 36 33 287 263 ≤80
N38 12.6 12.2 1.26 1.22 ≥11,3 ≥899 ≥12 ≥955 39 36 311 287 ≤80
N40 12.9 12.6 1.29 1.26 ≥11,4 ≥907 ≥12 ≥955 41 38 327 302 ≤80
N42 13.3 12.9 1.33 1.29 ≥11,5 ≥915 ≥12 ≥955 43 40 342 318 ≤80
N45 13.7 13.3 1.37 1.33 ≥11,0 ≥876 ≥12 ≥955 46 43 366 342 ≤80
N48 14.1 13.7 1.41 1.37 ≥10,5 ≥836 ≥11 ≥876 49 45 390 358 ≤80
N50 14.5 14.0 1.45 1.40 ≥10,5 ≥836 ≥11 ≥876 51 47 406 374 ≤60
N52 14.8 14.3 1.48 1.43 ≥10,5 ≥836 ≥11 ≥876 53 49 422 390 ≤60
N54 15.2 14.7 1.52 1.47 ≥10,5 ≥836 ≥11 ≥876 55 51 438 406 ≤60
30M 11.3 10.8 1.13 1.08 ≥10 ≥796 ≥14 ≥1114 31 28 247 223 ≤100
33M 11.8 11.3 1.18 1.13 ≥10,5 ≥836 ≥14 ≥1114 34 31 271 247 ≤100
35M 12.2 11.8 1.22 1.18 ≥10,9 ≥868 ≥14 ≥1114 36 34 287 271 ≤100
38M 12.6 12.2 1.26 1.22 ≥11,3 ≥899 ≥14 ≥1114 39 36 311 287 ≤100
40M 12.9 12.6 1.29 1.26 ≥11,6 ≥923 ≥14 ≥1114 41 38 327 302 ≤100
42M 13.3 12.9 1.33 1.29 ≥12 ≥955 ≥14 ≥1114 43 40 342 318 ≤100
45M 13.7 13.3 1.37 1.33 ≥12,5 ≥995 ≥14 ≥1114 46 43 366 342 ≤100
48M 14.1 13.7 1.41 1.37 ≥12,9 ≥1027 ≥14 ≥1114 49 45 390 358 ≤100
50M 14.5 14.0 1.45 1.40 ≥13 ≥1033 ≥14 ≥1114 51 47 406 374 ≤100
30H 11.3 10.8 1.13 1.08 ≥10 ≥796 ≥17 ≥1353 31 28 247 223 ≤120
33H 11.8 11.3 1.18 1.13 ≥10,5 ≥836 ≥17 ≥1353 34 31 271 247 ≤120
35H 12.2 11.8 1.22 1.18 ≥10,9 ≥868 ≥17 ≥1353 36 33 287 263 ≤120
38H 12.6 12.2 1.26 1.22 ≥11,3 ≥899 ≥17 ≥1353 39 36 311 287 ≤120
40H 12.9 12.6 1.29 1.26 ≥11,6 ≥923 ≥17 ≥1353 41 38 327 302 ≤120
42H 13.3 12.9 1.33 1.29 ≥12 ≥955 ≥17 ≥1353 43 40 342 318 ≤120
Calificación hermano HcB hcj (BH) máx. Temperatura máxima de trabajo
kg T kOe kA/m kOe kA/m MGOe kJ/m3
L/D≥0.7
máx. mínimo máx. mínimo mínimo mínimo mínimo mínimo máx. mínimo máx. mínimo
45H 13.7 13.3 1.37 1.33 ≥12,3 ≥979 ≥17 ≥1353 46 43 366 342 ≤120
48H 14.1 13.7 1.41 1.37 ≥12,5 ≥995 ≥17 ≥1353 49 46 390 366 ≤120
50H 14.5 14.0 1.45 1.40 ≥12,5 ≥995 ≥17 ≥1353 51 47 406 374 ≤120
30SH 11.4 10.8 1.14 1.08 ≥10,1 ≥804 ≥20 ≥1592 31 28 247 223 ≤150
33SH 11.8 11.4 1.18 1.14 ≥10,6 ≥844 ≥20 ≥1592 34 31 271 247 ≤150
35SH 12.2 11.8 1.22 1.18 ≥11,0 ≥876 ≥20 ≥1592 36 33 287 263 ≤150
38SH 12.6 12.2 1.26 1.22 ≥11,4 ≥907 ≥20 ≥1592 39 36 311 287 ≤150
40SH 12.9 12.6 1.29 1.26 ≥11,6 ≥939 ≥20 ≥1592 41 38 326 302 ≤150
42SH 13.3 12.9 1.33 1.29 ≥12,4 ≥987 ≥20 ≥1592 43 40 342 318 ≤150
45SH 13.7 13.2 1.37 1.32 ≥12,6 ≥1003 ≥20 ≥1592 46 42 366 334 ≤150
48SH 14.1 13.7 1.41 1.37 ≥12,4 ≥987 ≥20 ≥1592 49 46 390 366 ≤150
28UH 10.8 10.4 1.08 1.04 ≥9.6 ≥764 ≥25 ≥1989 29 26 231 207 ≤180
30UH 11.4 10.8 1.14 1.08 ≥10,1 ≥804 ≥25 ≥1989 31 28 247 223 ≤180
33UH 11.8 11.4 1.18 1.14 ≥10,7 ≥852 ≥25 ≥1989 34 31 271 247 ≤180
35UH 12.2 11.8 1.22 1.18 ≥10,8 ≥860 ≥25 ≥1989 36 33 287 263 ≤180
38UH 12.6 12.2 1.26 1.22 ≥11,3 ≥899 ≥25 ≥1989 39 36 311 287 ≤180
40UH 12.9 12.5 1.29 1.25 ≥11,3 ≥899 ≥25 ≥1989 41 38 326 302 ≤180
42UH 13.3 12.8 1.33 1.28 ≥11,6 ≥923 ≥25 ≥1989 43 40 342 318 ≤180
45UH 13.7 13.2 1.37 1.32 ≥12,5 ≥995 ≥25 2149 46 42 366 334 ≤180
28EH 10.8 10.4 1.08 1.04 ≥9.8 ≥780 ≥30 ≥2388 29 26 231 207 ≤200
30EH 11.4 10.8 1.14 1.08 ≥10,1 ≥804 ≥30 ≥2388 31 28 247 223 ≤200
33EH 11.8 11.4 1.18 1.14 ≥10,3 ≥820 ≥30 ≥2388 34 31 271 247 ≤200
35EH 12.2 11.8 1.22 1.18 ≥10,5 ≥836 ≥30 ≥2388 36 33 287 263 ≤200
38EH 12.6 12.2 1.26 1.22 ≥11,3 ≥899 ≥30 ≥2388 39 35 311 278 ≤200
40EH 12.9 12.5 1.29 1.25 ≥11,3 ≥899 ≥30 ≥2388 41 38 326 302 ≤200
28AH 10.9 10.4 1.09 1.04 ≥9.8 ≥780 ≥35 ≥2785 29 26 231 207 ≤230
30AH 11.3 10.8 1.13 1.08 ≥10,1 ≥804 ≥35 ≥2785 31 28 247 223 ≤230
33AH 11.8 11.3 1.18 1.13 ≥10,3 ≥820 ≥33 ≥2625 34 31 271 247 ≤230
35AH 12.2 11.8 1.22 1.18 ≥10,5 ≥860 ≥33 ≥2625 36 33 287 263 ≤230
38AH 12.6 12.2 1.26 1.22 ≥11,3 ≥899 ≥35 ≥2785 39 35 311 278 ≤230
Observación: todas las pruebas de propiedades a temperatura ambiente de 20 ℃ ~ 23 ℃.

2. Parámetro especial

2.1 Parámetro magnético

Artículo Coeficiente de temperatura %/℃ (20 ℃ ~ 150 ℃) Peso perdido:mg/cm2
αBr βHcJ
Grado normal -(0.11~0.12) -(0.58~0.70) ≤80
'T'Grado 1) -(0.095~0.115) -(0.46~0.59) ≤15
'L'Grado 2) -(0.10~0.12) -(0.55~0.65) ≤5
'TL'Grado 3) -(0.095~0.115) -(0.46~0.59) ≤5
Observación: 1) 'T' Grade significa un coeficiente de temperatura más bajo, es válido para la serie H como 45HT, 35SHT, 38UHT;
2) El grado 'L' significa menor pérdida de peso por componente especial y técnica, nuestra condición de prueba estándar es 121 ℃ 2ATM 95%HR, 168 horas;
3)'TL'Grade significa propiedad de 'T'Grade y 'L'Grade.

2.2 Propiedad física mecánica

Parámetro Unidad Valor de referencia
Dureza Vickers alto ≥550
Densidad g/cm3 ≥7.40
μr RecalPenmeabilidad 1.05
Tc punto de Curie 312~380
Resistencia específica µΩ·cm 150
Resistencia a la flexión MPa 250
Fuerza compresiva MPa 1000~1100
Fuerza compresiva Expansión térmica ℃-1 - (1~3)×10-6K
(⊥Expansión térmica) (⊥)
Fuerza compresiva Expansión térmica ℃-1 (3~4)×10-6K
(∥Expansión térmica) (∥)

Propiedad de difusión Dy/Tb

1. Parámetros normales

Calificación hermano HcB hcj (BH) máx.
kg T kOe kA/m kOe kA/m MGOe kJ/m3
máx. mínimo máx. mínimo mínimo mínimo mínimo mínimo máx. mínimo máx. mínimo
G50SH 14.4 13.9 14.4 13.9 13.0 1035 20 1592 50 47 398 374
G50SHT 14.4 13.9 14.4 13.9 13.0 1035 22 1751 50 47 398 374
G52SH 14.6 14.2 1.46 1.42 13.2 1050 20 1592 52 49 414 390
G52SHT 14.6 14.2 1.46 1.42 13.2 1050 22 1751 52 49 414 390
G45UH 13.7 13.2 1.37 1.32 12.4 987 25 2149 46 42 366 334
G45UHT 13.7 13.2 1.37 1.32 12.4 987 27 2149 46 42 366 334
G48UH 14.0 13.6 1.40 1.36 12.7 1011 25 1990 48 45 382 358
G48UHT 14.0 13.6 1.40 1.36 12.7 1011 27 2149 48 45 382 358
G50UH 14.4 13.9 14.4 13.9 13.0 1035 25 1990 50 47 398 374
G42EHT 13.3 12.8 1.33 1.28 12.0 955 32 2547 43 40 342 318
G45EH 13.7 13.2 1.37 1.32 12.4 987 30 2388 46 42 366 334
G45EHT 13.7 13.2 1.37 1.32 12.4 987 32 2547 46 42 366 334
G38AHT 12.6 12.1 1.26 1.21 11.8 939 37 2945 39 35 310 278
G40AH 12.9 12.5 1.29 1.25 12.0 955 35 2786 41 38 326 302
G40AHT 12.9 12.5 1.29 1.25 12.0 955 37 2945 41 38 326 302
G42AH 13.3 12.8 1.33 1.28 12.0 955 35 2786 43 40 342 318
Observación: todas las pruebas de propiedades a temperatura ambiente de 20 ℃ ~ 23 ℃.

2. Parámetro especial

2.1 Parámetro magnético

Artículo Coeficiente de temperatura %/℃ (20 ℃ ~ 150 ℃) Peso perdido:mg/cm2
αBr βHcJ
Grado normal -(0.11~0.12) -(0.58~0.70) ≤80
'T'Grado 1) -(0.095~0.115) -(0.46~0.59) ≤15
'L'Grado 2) -(0.10~0.12) -(0.55~0.65) ≤5
'TL'Grado 3) -(0.095~0.115) -(0.46~0.59) ≤5
Observación: 1) 'T' Grade significa un coeficiente de temperatura más bajo, es válido para la serie H como 45HT, 35SHT, 38UHT;
2) El grado 'L' significa menor pérdida de peso por componente especial y técnica, nuestra condición de prueba estándar es 121 ℃ 2ATM 95%HR, 168 horas;
3)3)'TL'Grade significa propiedad de 'T'Grade y 'L'Grade.

2.2 Propiedad física mecánica

Parámetro Unidad Valor de referencia
Dureza Vickers alto ≥550
Densidad g/cm3 ≥7.40
μr RecalPenmeabilidad 1.05
Tc punto de Curie 312~380
Resistencia específica µΩ·cm 150
Resistencia a la flexión MPa 250
Fuerza compresiva MPa 1000~1100
Fuerza compresiva Expansión térmica ℃-1 - (1~3)×10-6K
(⊥Expansión térmica) (⊥)
Fuerza compresiva Expansión térmica ℃-1 (3~4)×10-6K

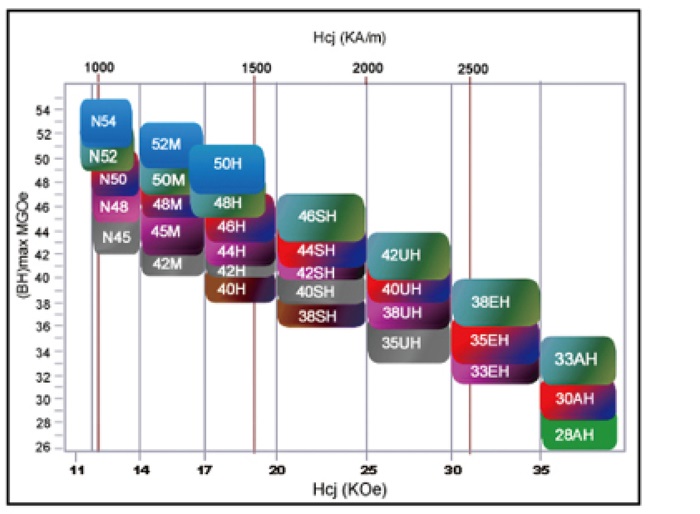

02 01

1>  Alto rendimiento

N54, N52M, N50H, 42UH, 38EH, 33AH

2> alta temperatura de trabajo

La serie AH con superalto de 40kOe

Fuerza coercitiva.

3>Alta Consistencia

El Cpk de Remanencia (Br) y la Fuerza Coercitiva Intrínseca (Hcj) son muy superiores a 1,67.

La consistencia del campo magnético superficial y el flujo magnético se puede controlar en +/-1%

006 007

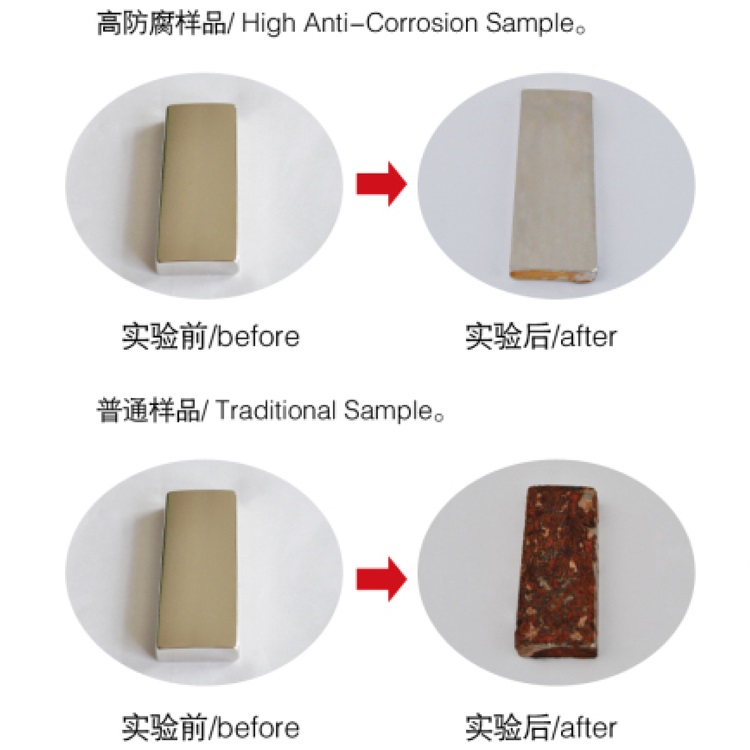

4> alta anticorrosión

La prueba de niebla salina y el calor de humedad de alta  Recubrimiento anticorrosión Níquel+Cobre+Epoxi es  Normalmente más de 500 horas.

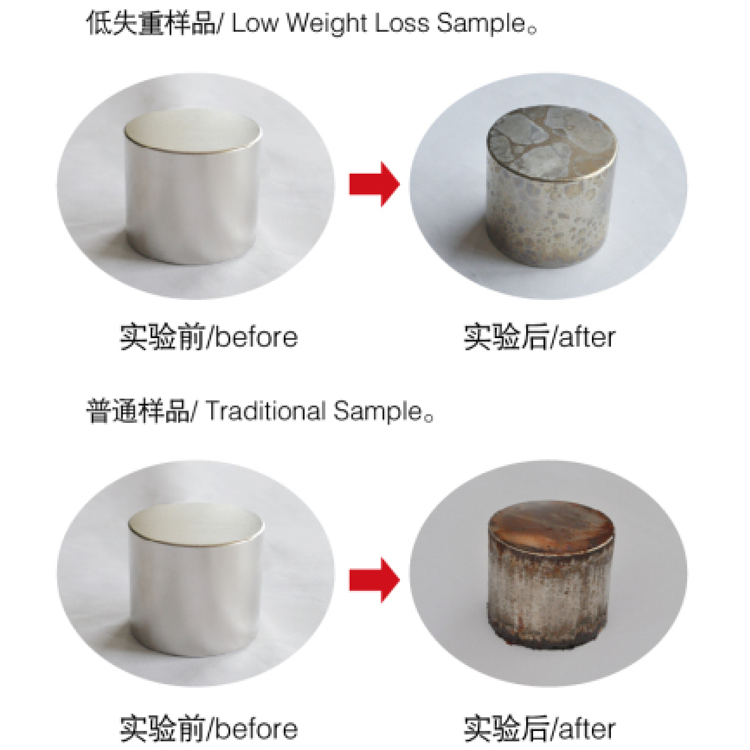

5> baja pérdida de peso

PCT: 130 ℃, humedad 100 %, presión de vapor  2,7 bares, 20 días, pérdida de peso media baja  2mg/cm2

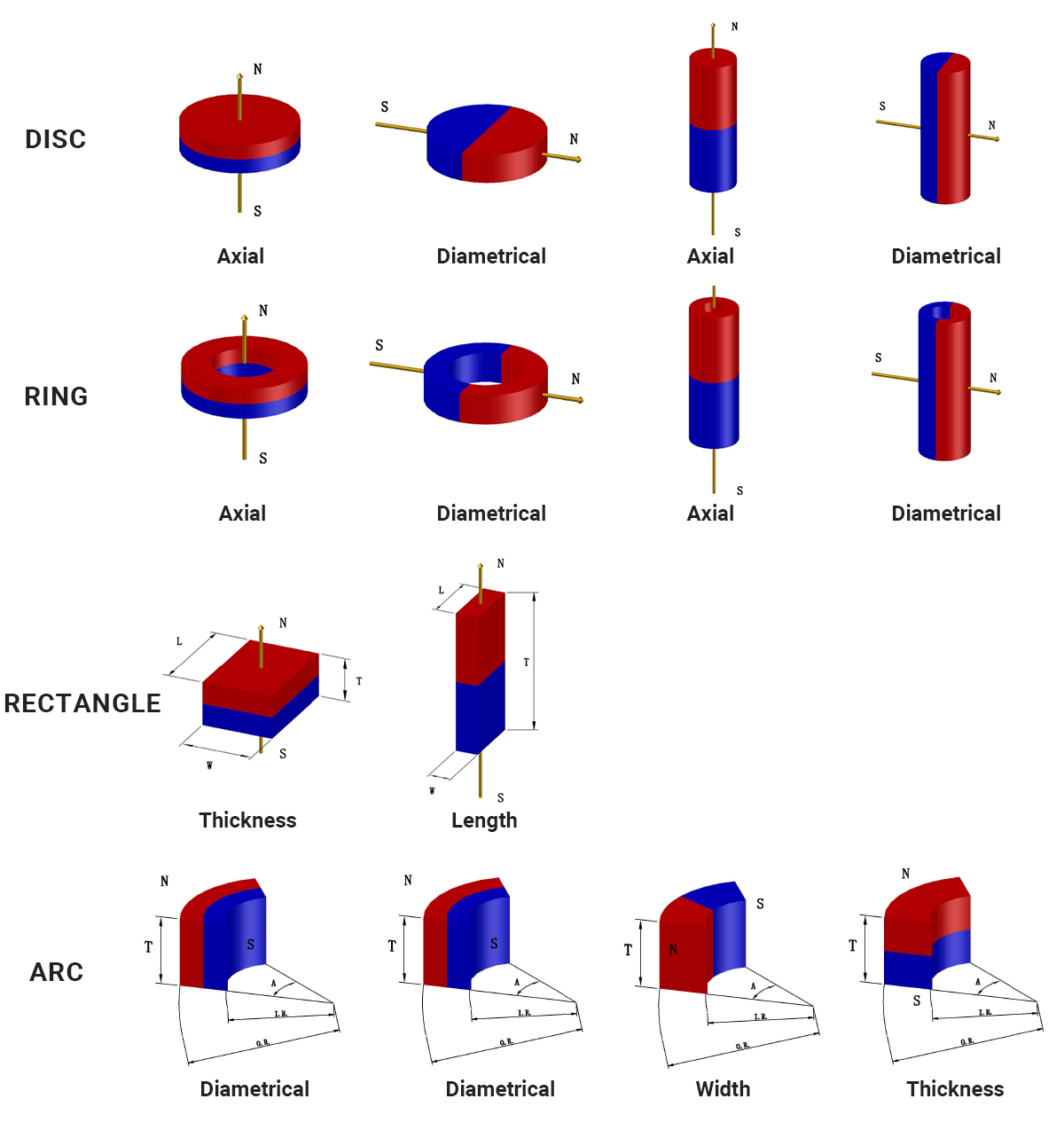

Dirección de magnetización

La dirección común de magnetización se muestra en la imagen a continuación:

1> El imán en forma de disco, cilindro y anillo se puede magnetizar axial o diametralmente.

2> Los imanes de forma rectangular se pueden magnetizar a través del grosor, la longitud o el ancho.

3> Los imanes en forma de arco se pueden magnetizar de forma diametral, ancha o gruesa.
