Imán de rejilla
Breve descripción

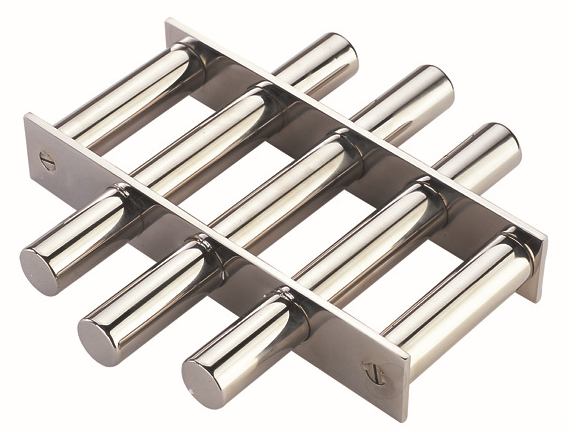

El imán de rejilla está compuesto por una serie de barras magnéticas paralelas, barras magnéticas espaciadas entre sí y firmemente fijadas al soporte o marco de la rejilla.El imán de rejilla se puede diseñar en una variedad de formas, como cuadrada, circular, cajón, ala, giratoria, etc., para que coincida con las diferentes formas de tolvas, tolvas, tuberías, aberturas, etc.
Las rejillas de separación magnética son dispositivos de separación magnética flexibles y eficientes diseñados para eliminar impurezas ferromagnéticas, contaminantes de hierro magnético débil y otros en materiales transportados externamente de flujo libre (como gránulos y polvos) y otras partículas paramagnéticas pequeñas, que pueden purificar eficazmente el Material, mejorar la calidad del material y proteger el equipo aguas abajo del daño del ferroso, para garantizar el funcionamiento eficiente del equipo de procesamiento.
Industrias aplicables
Medicina, alimentos, productos químicos, plásticos, cerámica, tabaco, vidrio y otras industrias.
Características
La estructura de acero inoxidable es general.
Fuerza magnética permanente y potente, pAlcance de Gauss superior a 12000 Gauss.
Resistencia a la temperatura hasta 300 ℃
La barra guía se puede instalar sobre la rejilla magnética para hacer que el material entre en contacto con la barra de pelado magnético para mejorar el efecto de eliminación de hierro.Al mismo tiempo, la barra guía controla el caudal de material para que se descargue de manera uniforme.

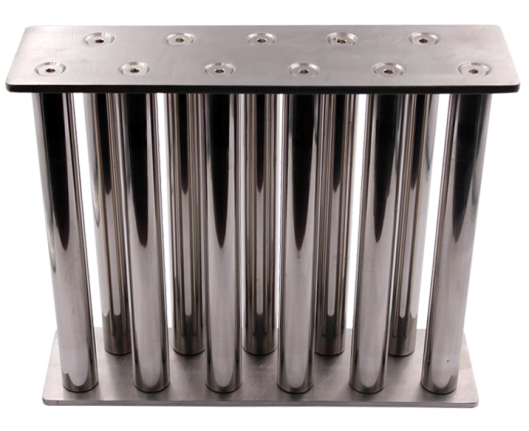

Opcional de una sola capa, multicapa (la rejilla magnética escalonada multicapa puede mejorar en gran medida el efecto de eliminación de hierro).
Se proporciona una amplia gama de tipos y tamaños de productos, y hacemos diseños personalizados de acuerdo con los requisitos del cliente.
Especificaciones

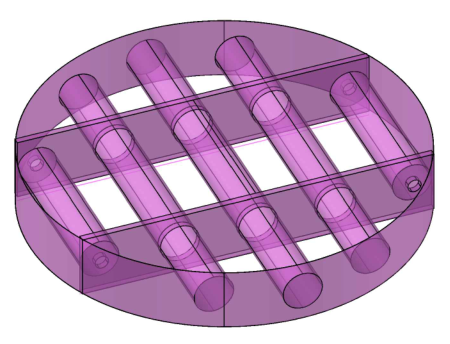

Rejillas Magnéticas Redondas
Modelo | Diámetro de rejilla magnética | Cantidad de barras magnéticas | Diámetro de la barra magnética | Cantidad de capas | Gauss magnético |
TXR-110 | D110MM | 3 barras | D25MM | 2 capas | 2000 - 14000 G |
TXR-150 | D150MM | 5 barras | D25MM | 2 capas | 2000 - 14000 G |
TXR-180 | D180MM | 7 barras | D25MM | 2 capas | 2000 - 14000 G |
TXR-220 | D220MM | 9 barras | D25MM | 2 capas | 2000 - 14000 G |
TXR-240 | D240MM | 9 barras | D25MM | 2 capas | 2000 - 14000 G |
TXR-260 | D260MM | 9 barras | D25MM | 2 capas | 2000 - 14000 G |
TXR-280 | D280MM | 11 barras | D25MM | 2 capas | 2000 - 14000 G |
TXR-300 | D300MM | 11 barras | D25MM | 2 capas | 2000 - 14000 G |
TXR-350 | D350MM | 11 barras | D25MM | 2 capas | 2000 - 14000 G |
TXR-400 | D400MM | 13 barras | D25MM | 2 capas | 2000 - 14000 G |
TXR-450 | D450MM | 13 barras | D25MM | 1 capa | 2000 - 14000 G |
TXR-500 | D500MM | 13 barras | D25MM | 1 capa | 2000 - 14000 G |

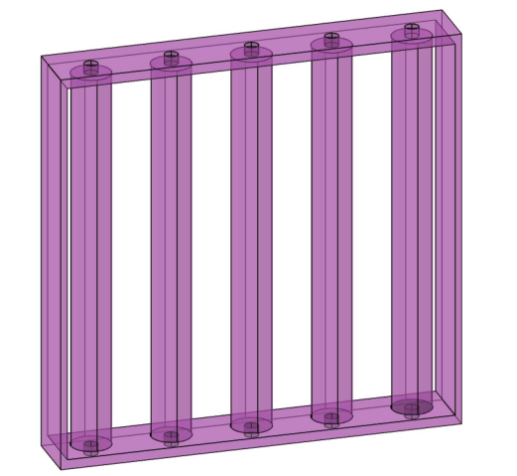

Rejillas Magnéticas Cuadradas
Modelo | Tamaño de rejilla magnética | Cantidad de barras magnéticas | Diámetro de la barra magnética | Cantidad de capas | Gauss magnético |
TXS-300 | L300*300MM | 5 barras | D25MM | 1 capa | 2000 - 14000 G |
TXS-400 | L400*300MM | 7 barras | D25MM | 1 capa | 2000 - 14000 G |
TXS-500 | L500*400MM | 9 barras | D25MM | 1 capa | 2000 - 14000 G |
TXS-600 | L600*500MM | 11 barras | D25MM | 1 capa | 2000 - 14000 G |
