Breve descripción
Al eliminar pequeñas partículas de incrustaciones magnéticas, óxido y contaminación de hierro fino del sistema de flujo líquido o semilíquido, los filtros magnéticos líquidos (trampas magnéticas) preservan la pureza del producto y brindan protección magnética para las líneas de líquido y el equipo de procesamiento.

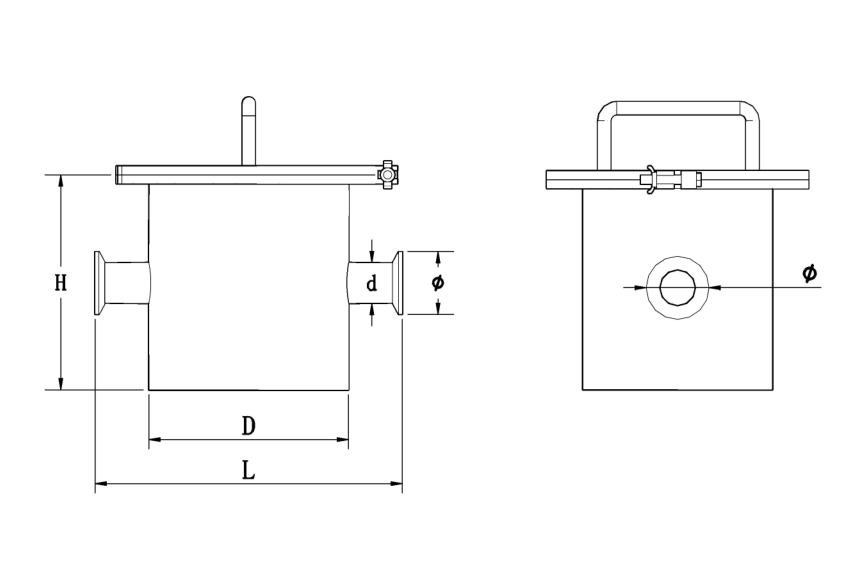

Especificaciones (Conexión de abrazadera)
Modelo
| Tamaño / milímetro | Q’ty de barras magnéticas / piezas
| Fuerza Magnética / Gauss
| ||||
D | d | Φ
| H | L | |||
XPL100/25K | 100 | 25.4 | 50.5 | 150 | 220 | 3 barras | 5000-13000 G |
XPL100/38K | 100 | 38.1 | 50.5 | 150 | 220 | 3 barras | 5000-13000 G |
XPL100/50K | 100 | 50.8 | 64 | 150 | 220 | 3 barras | 5000-13000 G |
XPL100/63.5K | 100 | 63.5 | 77.5 | 150 | 220 | 3 barras | 5000-13000 G |
XPL100/76K | 100 | 76.2 | 91 | 150 | 220 | 3 barras | 5000-13000 G |
XPL114/25K | 114 | 25.4 | 50.5 | 150 | 250 | 5 barras | 5000-13000 G |
XPL114/38K | 114 | 38.1 | 50.5 | 150 | 250 | 5 barras | 5000-13000 G |
XPL114/50K | 114 | 50.8 | 64 | 150 | 250 | 5 barras | 5000-13000 G |
XPL114/63.5K | 114 | 63.5 | 77.5 | 150 | 250 | 5 barras | 5000-13000 G |
XPL114/76K | 114 | 76.2 | 91 | 150 | 250 | 5 barras | 5000-13000 G |
XPL150/25K | 150 | 25.4 | 50.5 | 150 | 300 | 5 barras | 5000-13000 G |
XPL150/38K | 150 | 38.1 | 50.5 | 150 | 300 | 5 barras | 5000-13000 G |
XPL150/50K | 150 | 50.8 | 64 | 150 | 300 | 5 barras | 5000-13000 G |
XPL150/63.5K | 150 | 63.5 | 77.5 | 150 | 300 | 5 barras | 5000-13000 G |
XPL150/76K | 150 | 76.2 | 91 | 150 | 300 | 5 barras | 5000-13000 G |
XPL150/100K | 150 | 101.6 | 119 | 150 | 300 | 5 barras | 5000-13000 G |
XPL200/25K | 200 | 25.4 | 50.5 | 200 | 360 | 7 barras | 5000-13000 G |
XPL200/38K | 200 | 38.1 | 50.5 | 200 | 360 | 7 barras | 5000-13000 G |
XPL200/50K | 200 | 50.8 | 64 | 200 | 360 | 7 barras | 5000-13000 G |
XPL200/63.5K | 200 | 63.5 | 77.5 | 200 | 360 | 7 barras | 5000-13000 G |
XPL200/76K | 200 | 76.2 | 91 | 200 | 360 | 7 barras | 5000-13000 G |
XPL200/100K | 200 | 101.6 | 119 | 200 | 360 | 7 barras | 5000-13000 G |

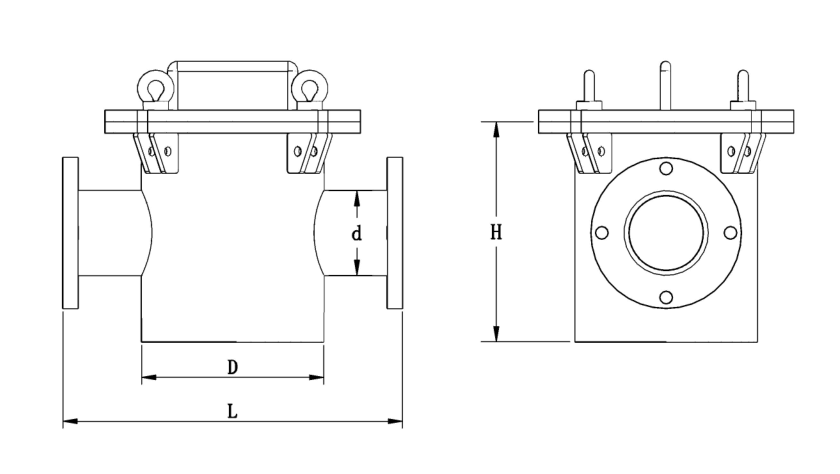

Especificaciones (Conexión de brida)
Modelo
| Tamaño / milímetro | Q’ty de barras magnéticas / piezas
| Fuerza Magnética / Gauss
| |||
D | d | H | L | |||
XPL150/25F | 159 | 32 | 150 | 300 | 5 barras | 5000-13000 G |
XPL150/32F | 159 | 38 | 150 | 300 | 5 barras | 5000-13000 G |
XPL150/40F | 159 | 45 | 150 | 300 | 5 barras | 5000-13000 G |
XPL150/50F | 159 | 57 | 150 | 300 | 5 barras | 5000-13000 G |
XPL150/65F | 159 | 76 | 150 | 300 | 5 barras | 5000-13000 G |
XPL200/50F | 200 | 57 | 200 | 350 | 7 barras | 5000-13000 G |
XPL200/65F | 200 | 76 | 200 | 350 | 7 barras | 5000-13000 G |
XPL200/80F | 200 | 89 | 200 | 350 | 7 barras | 5000-13000 G |
XPL200/100F | 200 | 108 | 200 | 350 | 7 barras | 5000-13000 G |
XPL250/80F | 250 | 89 | 250 | 400 | 9 barras | 5000-13000 G |
XPL250/100F | 250 | 108 | 250 | 400 | 9 barras | 5000-13000 G |
XPL250/125F | 250 | 133 | 250 | 400 | 9 barras | 5000-13000 G |
XPL250/150F | 250 | 159 | 250 | 400 | 9 barras | 5000-13000 G |
XPL300/125F | 300 | 133 | 300 | 450 | 11 barras | 5000-13000 G |
XPL300/150F | 300 | 159 | 300 | 450 | 11 barras | 5000-13000 G |
XPL300/200F | 300 | 219 | 300 | 450 | 11 barras | 5000-13000 G |
Características
Fuerza magnética permanente y potente, pAlcance de Gauss superior a 13000 Gauss.
Los elementos magnéticos optimizados hacen que el flujo choque contra los tubos y se filtre a través del campo magnético, para aumentar la probabilidad de captura.
Opción de fundición de cuerpo 316L y 304L.Presión de trabajo de hasta 150 psi (10,5 kgf/cm2).
Domine la mano de obra de acuerdo con los estándares alimentarios y farmacéuticos más estrictos, como GMP o FDA.
